計算事例
ここでは直線水路における障害物を含む流れの計算例を示す。
iRICの起動とソルバーの選択

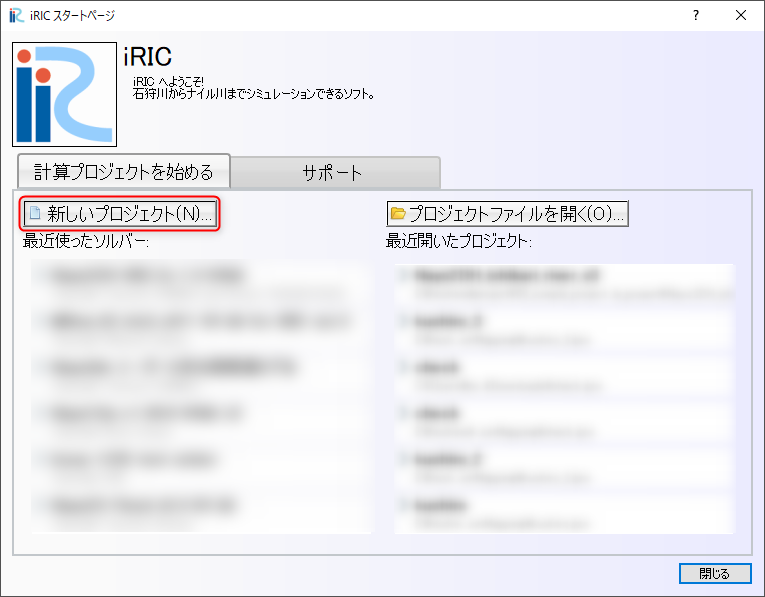

iRICのオープニング画面で、[新しいプロジェクト]を選択(Figure 1 )
Figure 2 ソルバーの選択Windowで[NaysMini(Pythonで書かれたNays2dHの簡易版)]を選択し、 [OK]OKを押す。
計算格子の作成
メインメニューから[格子]→[格子生成アルゴリズムの選択]を選ぶ
[格子生成アルゴリズムの選択]ウィンドウで[簡易直線・蛇行水路生成ツール]を選び[OK]を押す。

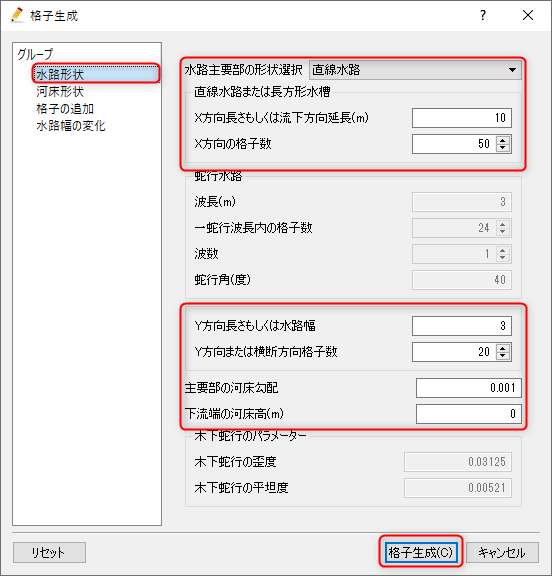

[格子生成]ウィンドウの[水路形状]タブでパラメータを Figure 5 のように設定し、[格子生成]を押す。

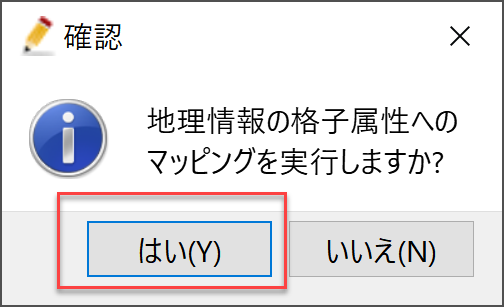

例によってしつこく「マッピングしますか?」と聞かれるので、[はい]を押す。

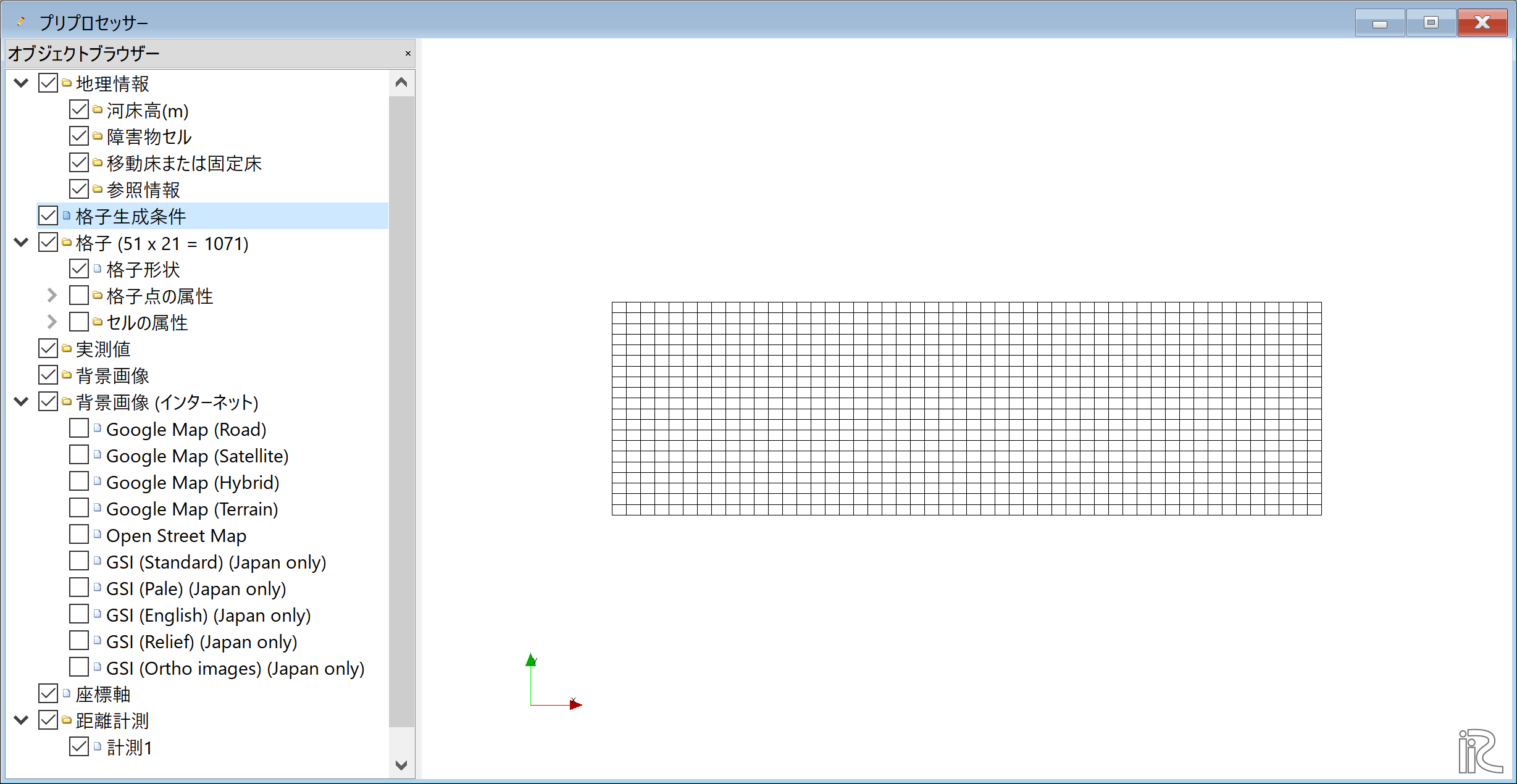

Figure 7 のような格子が作成される。
障害物セルの指定

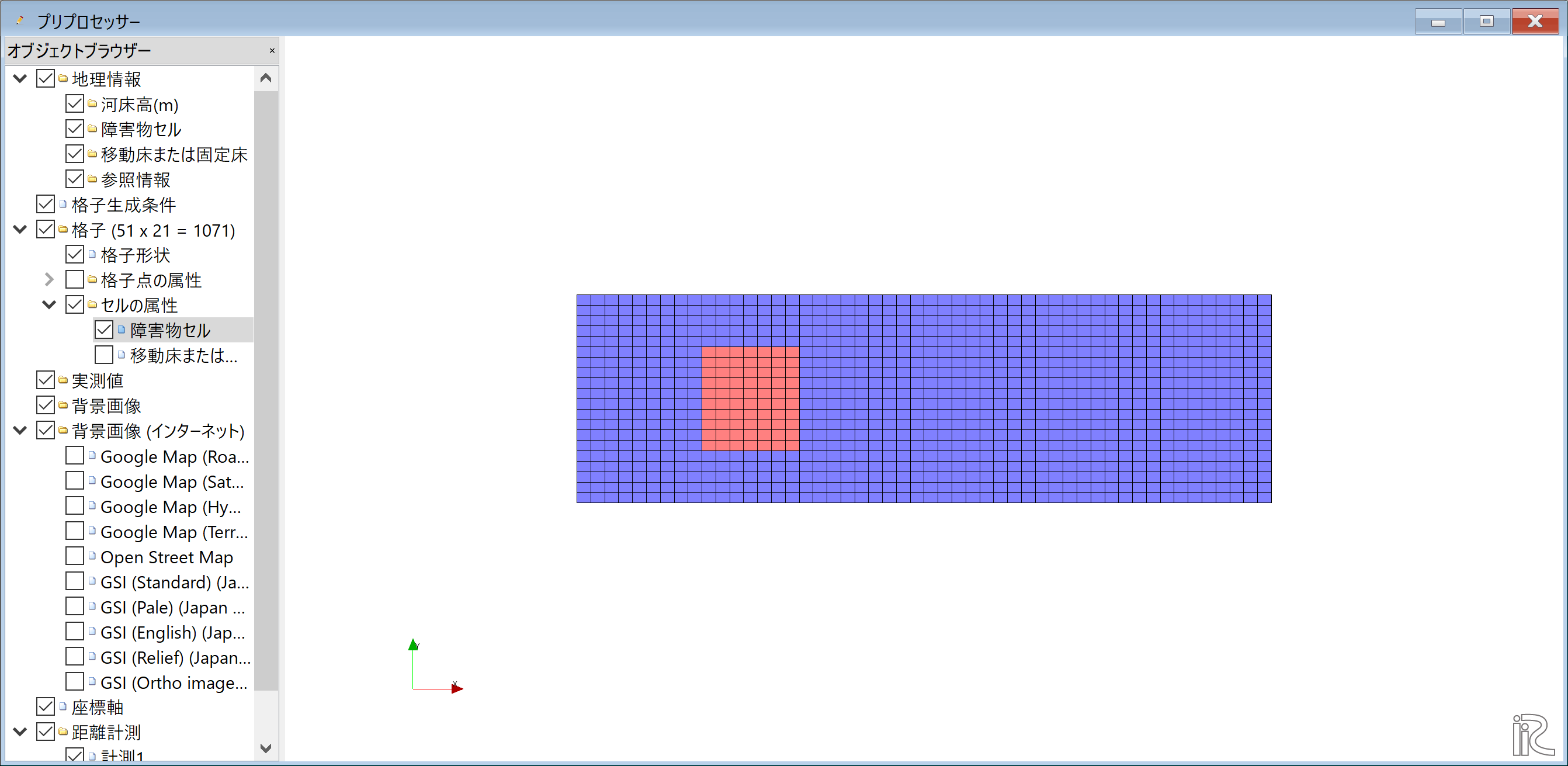

ここでは流路の中央上流側に長方形の障害物を設置する。 Figure 8 に示すように, オブジェクトブラウザーの[セルの属性]および[障害物セル]に☑マークを入れ、 Figure 9 に示すように障害物にしていしたいセルをマウスで囲い、 右クリックして現れる[障害物セルの編集]ウィンドウで、[障害物セル]に指定し[OK]を押す。
計算条件の設定

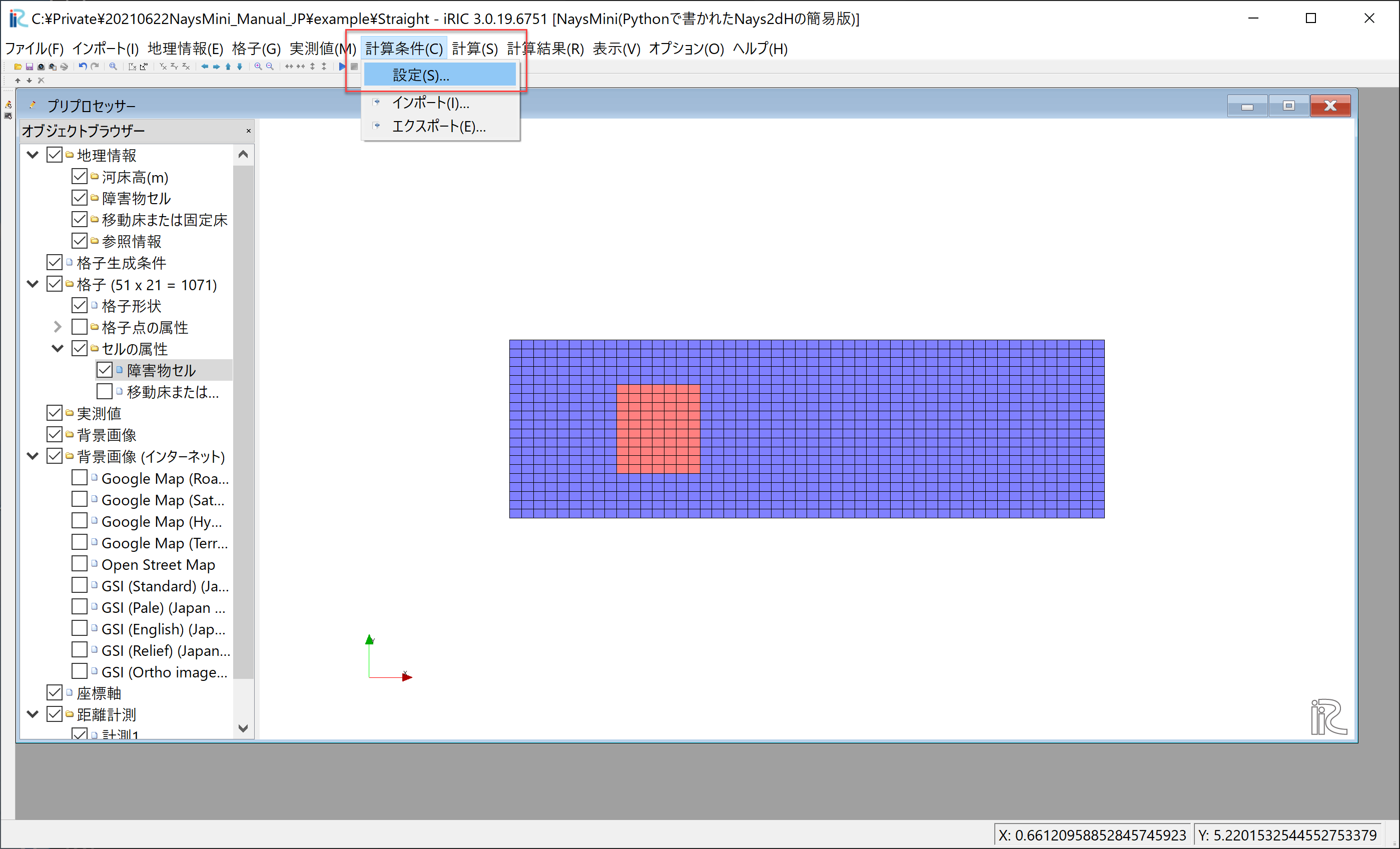

メインメニューから[計算条件]→[設定]を選択。(Figure 11 )

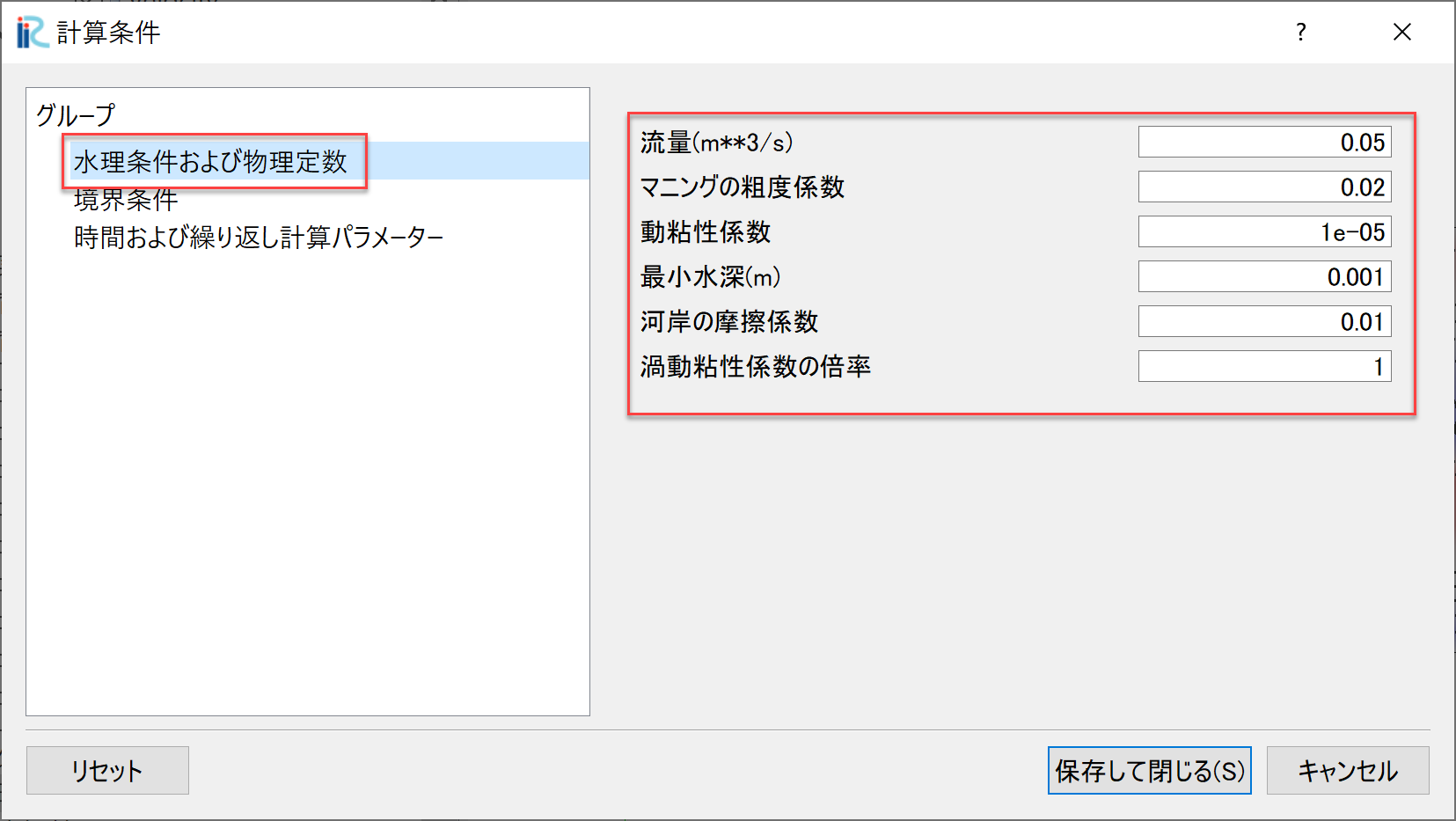

[計算条件]ウィンドウで、[水理条件および物理定数]を Figure 12 のように設定する。

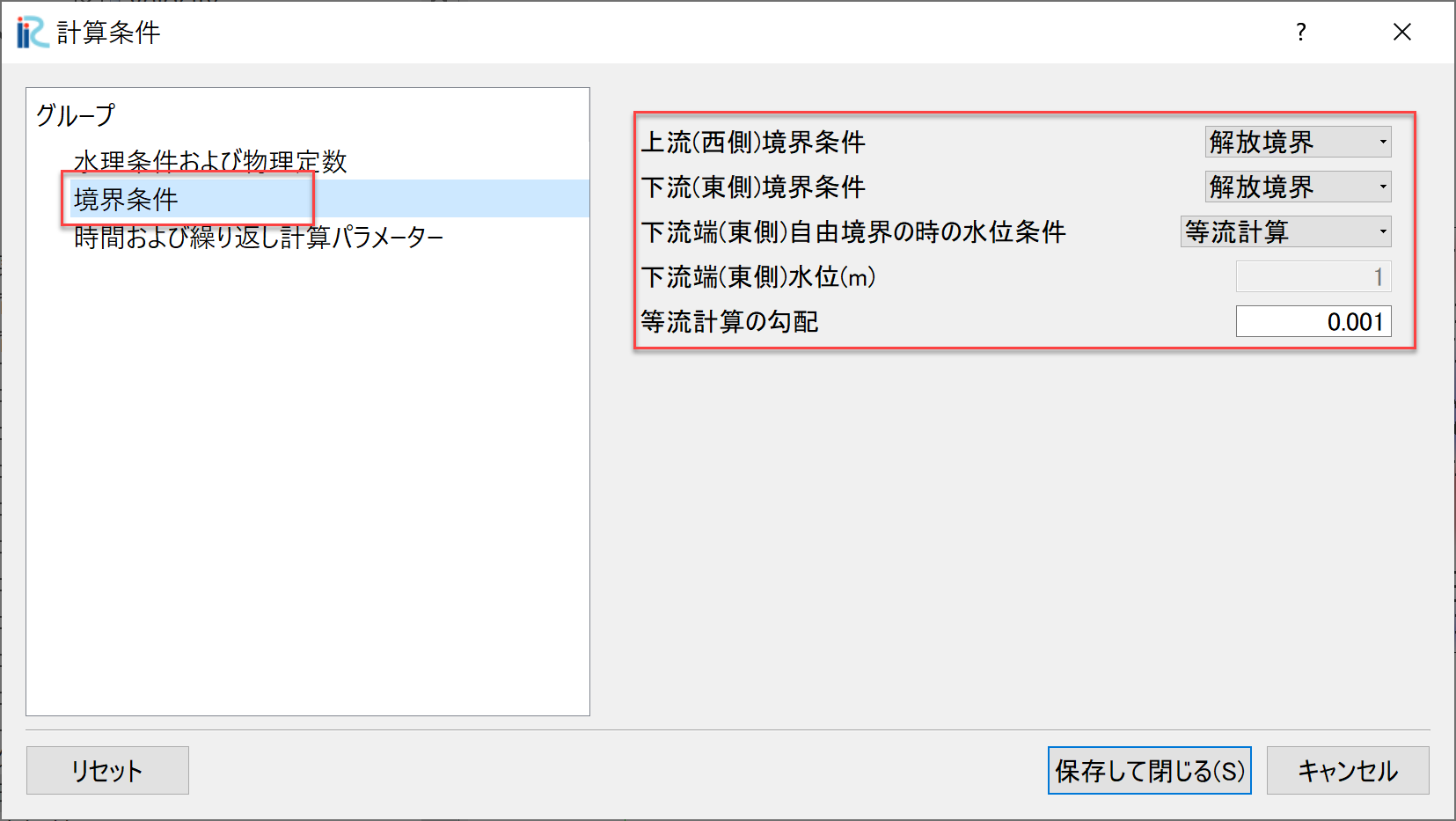

[計算条件]ウィンドウで、[境界条件]を Figure 13 のように設定する。
[計算条件]ウィンドウで、[時間および繰り返し計算パラメーター]]を Figure 14 のように設定し、[保存して閉じる]をクリック。
計算の実行

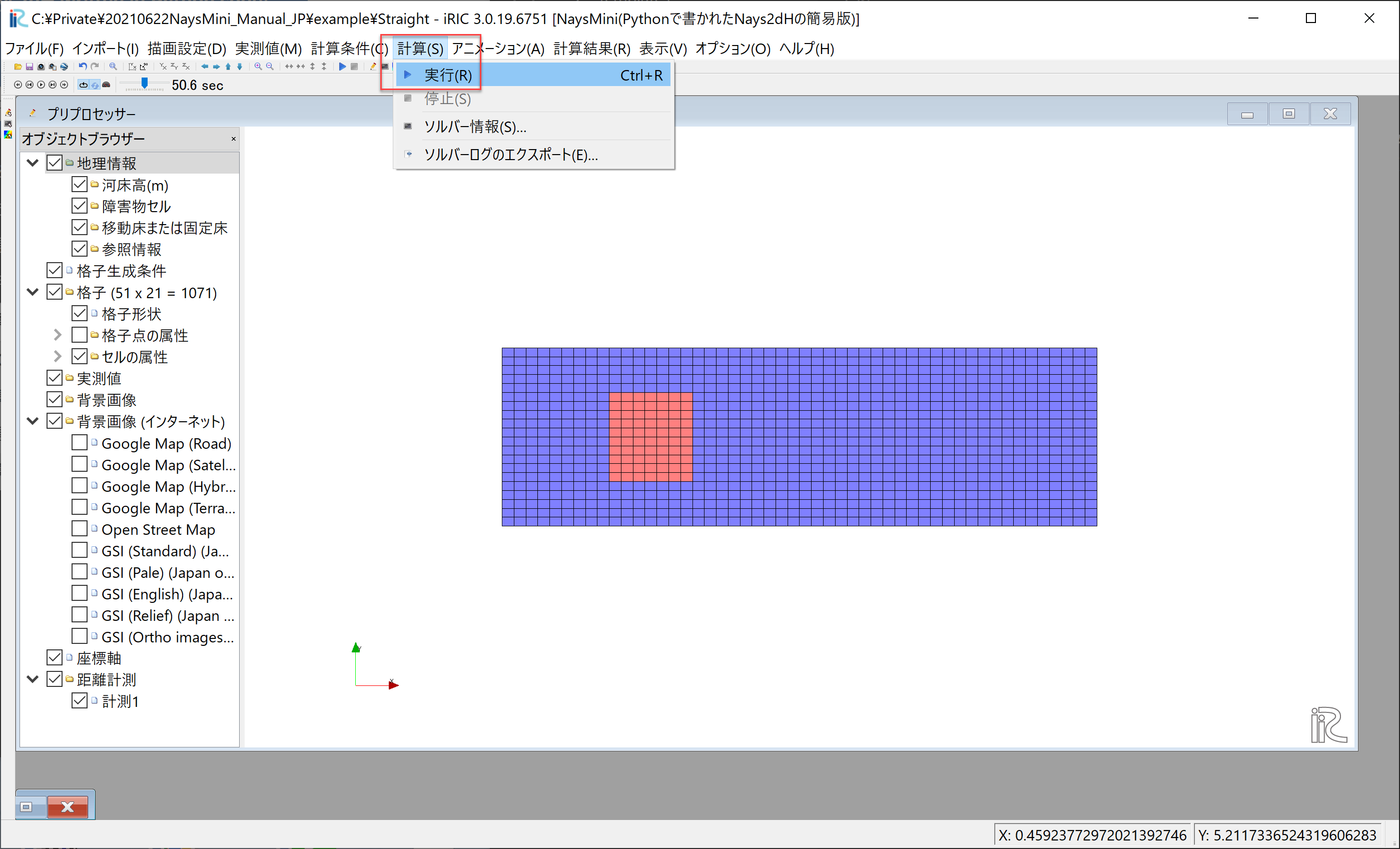

メインメニューから[計算]→[実行]を選択。

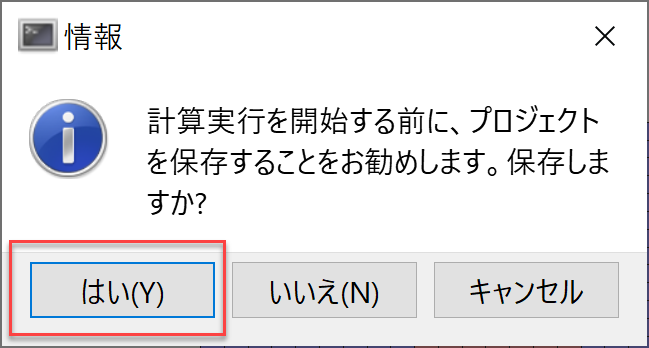

プロジェクトを保存するか聞かれるので通常は[はい]を選択して、プロジェクトを保存する。
Figure 17 のコンソールウィンドウが出て計算が実行される。

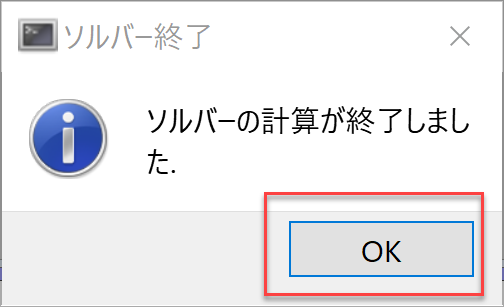

計算が終了すると「ソルバーの計算が終了しました」と表示されるので、[OK]を押す。
計算結果の表示

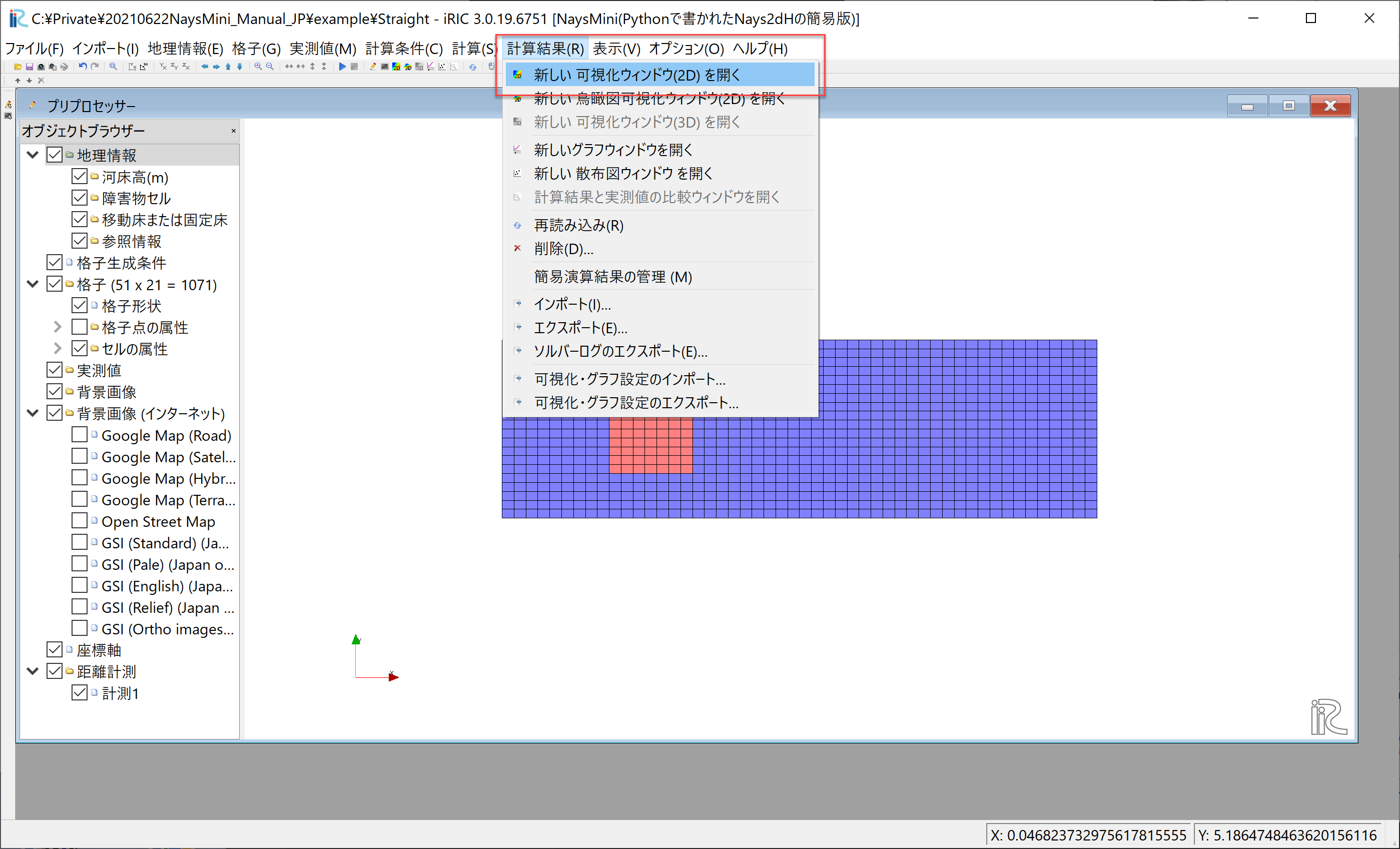

メインメニューから[計算結果]→[新しい可視化ウィンドウ(2D)を開く] を選択する。
[可視化ウィンドウ(2D)]が表示される。

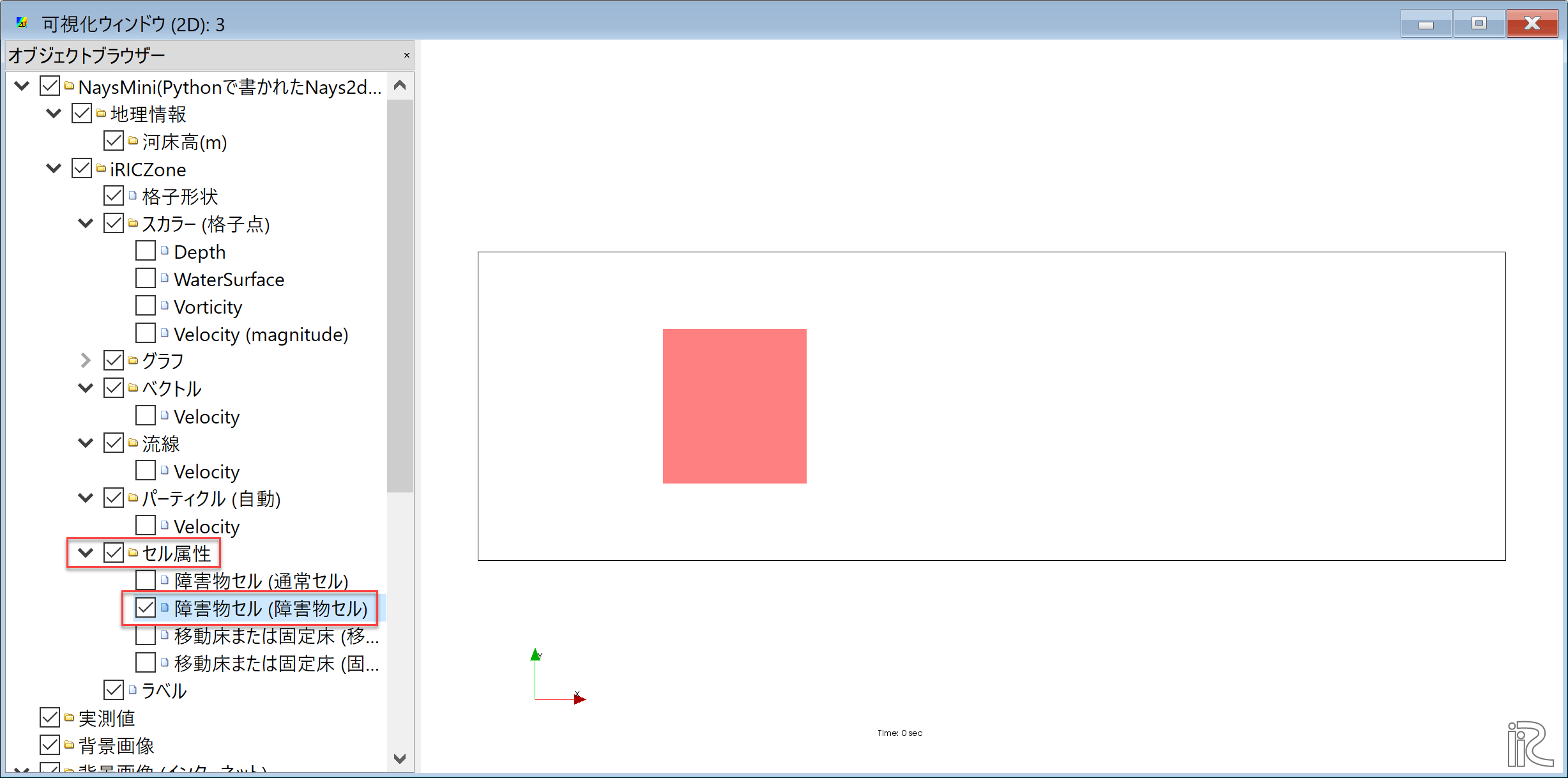

[オブジェクトブラウザー]で[セル属性]と[障害物セル(障害物セル)]に☑マークを入れると、 障害物の部分が Figure 21 のように色が変わる。

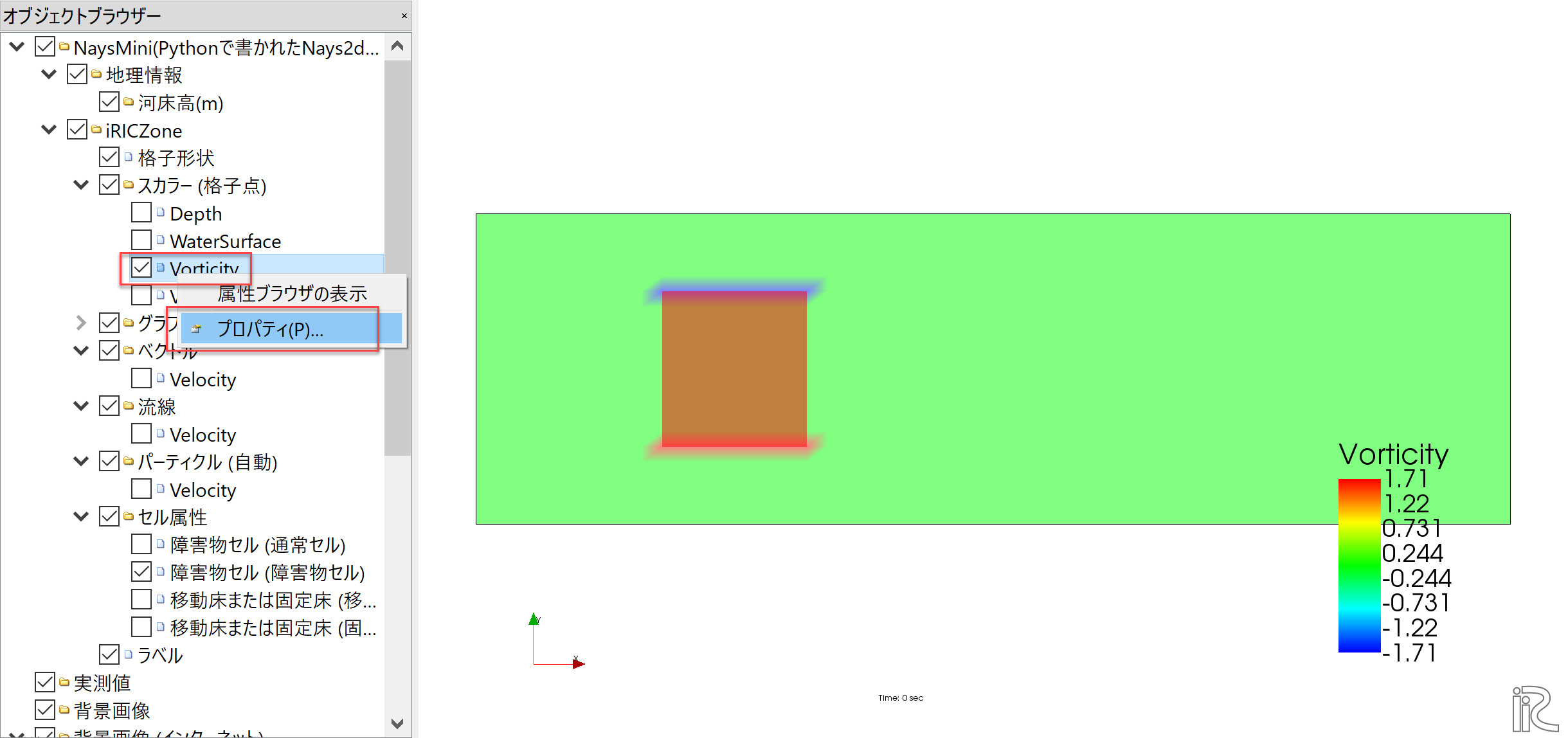

[オブジェクトブラウザー]で[スカラー(格子点)]と[Vorticity]に☑マークを入れて、[Vorticity]を右クリックして、 [プロパティ]を選択する( Figure 22 )。なお。[Vorticity]は 渦度 のことで、次式で求められる水平渦の強度である。

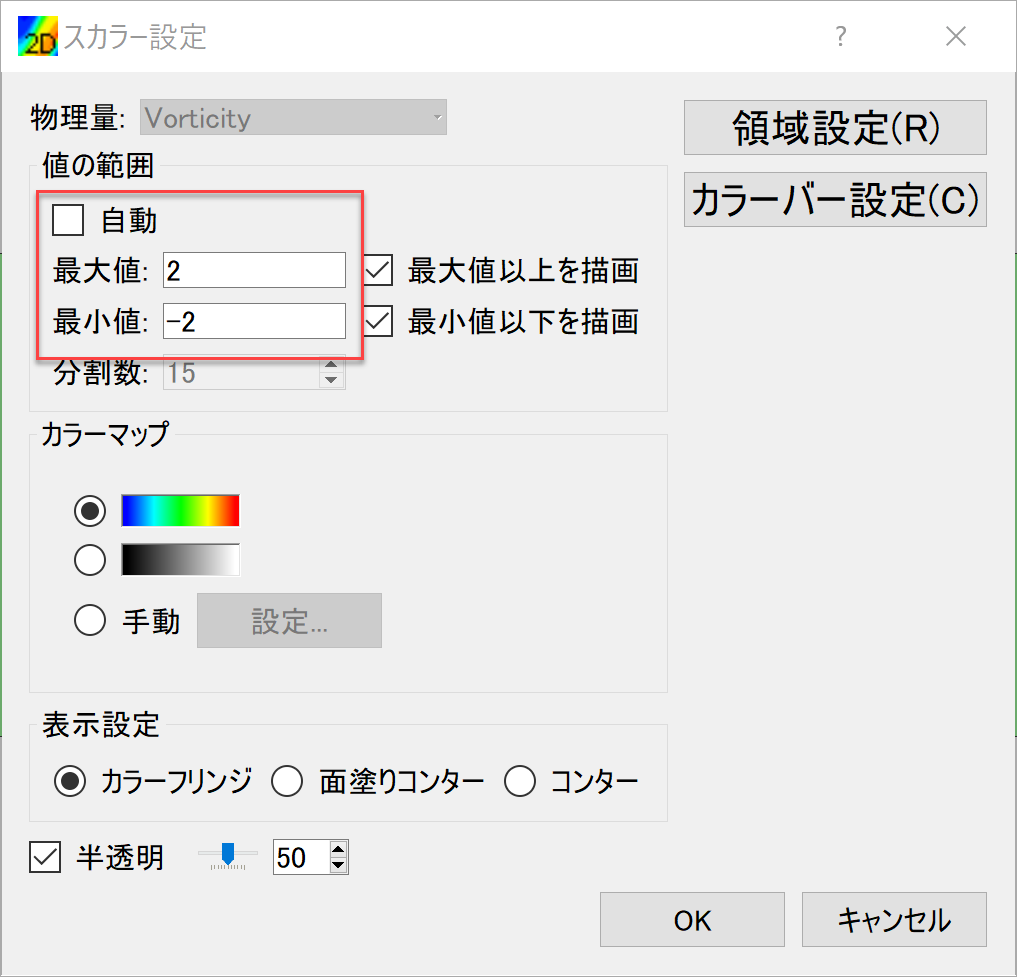

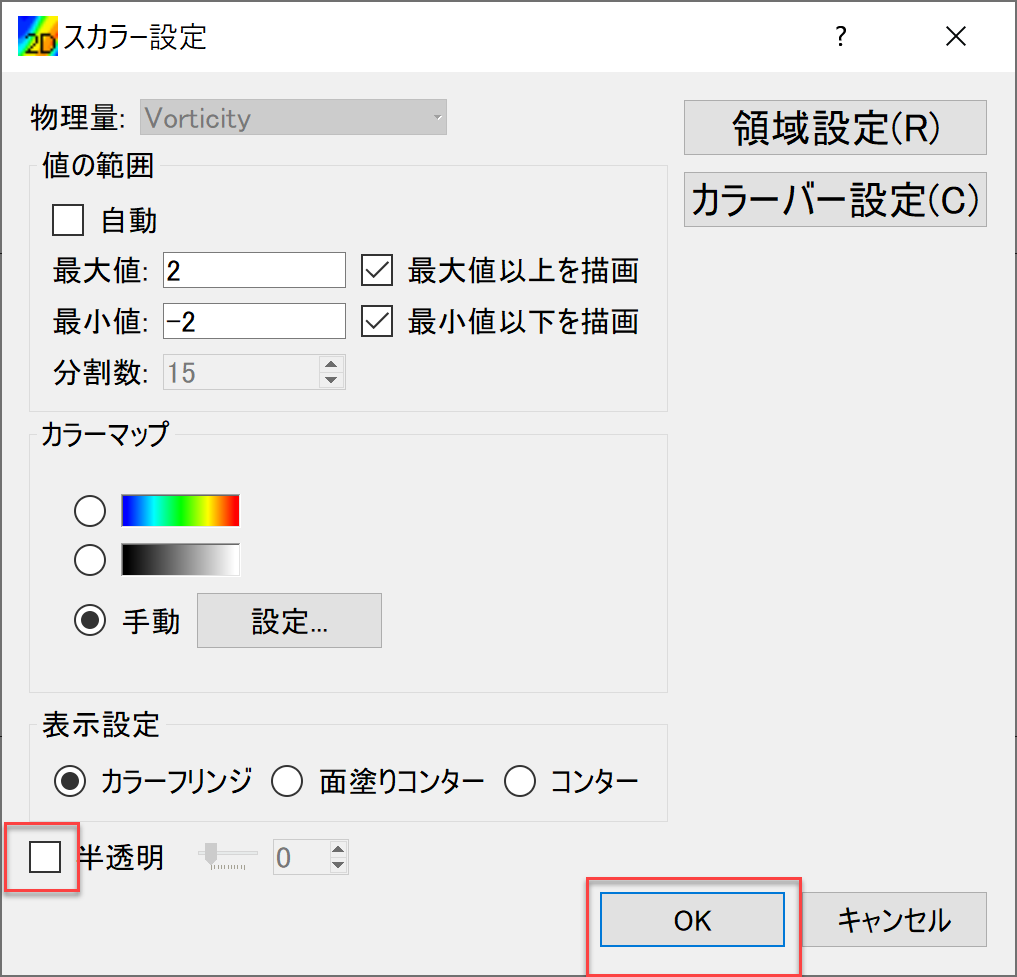

[スカラー設定]ウィンドウで、[物理量:], [値の範囲]の[自動]の前にある☑マークを外し、 [最大値]および[最小値]をそれぞれ[2]と[-2]に設定する( Figure 23 ).
同じ[スカラー設定]ウィンドウで、[カラーマップ]の[手動]ボタンを押して[設定]をクリックして 現れる[カスタムカラー]ウィンドウで[種類]を[3色]にして、[最大値を]赤に、最小値を[青] にして[OK]を押す。
[スカラー設定]ウィンドウに戻って、[半透明]の前の☑ボックスからチェックをはずして、[OK]を押す。
オブジェクトブラウザーの[スカラー]の[Vorticity]をクリックし、 カラーマップをドラッグして適当な位置に移動する。さらに、オブジェクトブラウザーで、 [時刻]を右クリックして[プロパティ]を表示し。[フォント]のサイズを適当に大きくする。
メインメニューから[アニメーション]→[実行]を選択すると、渦度とパーティクルの動画が始まる。
同様に、下記 Figure 28 の手順で、流速ベクトル、流速コンターのアニメーションを 表示できる。
アニメーションファイルの作成
メインメニューから[ファイル]→[連続スナップショット/動画/Google Earth出力]を選択

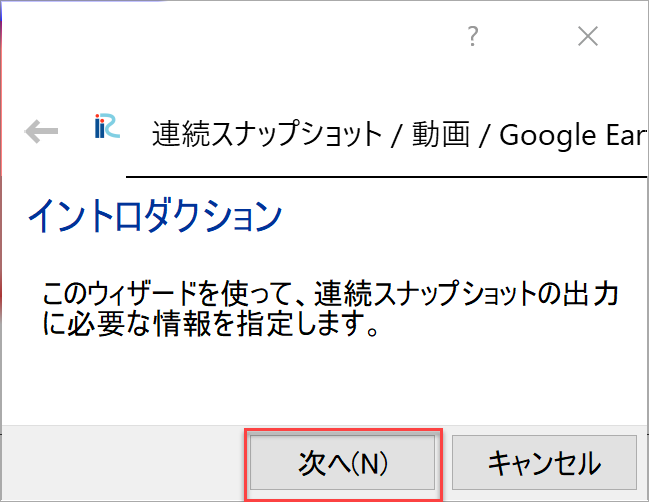

[イントロダクション]が表示されるので[次へ]を押す。

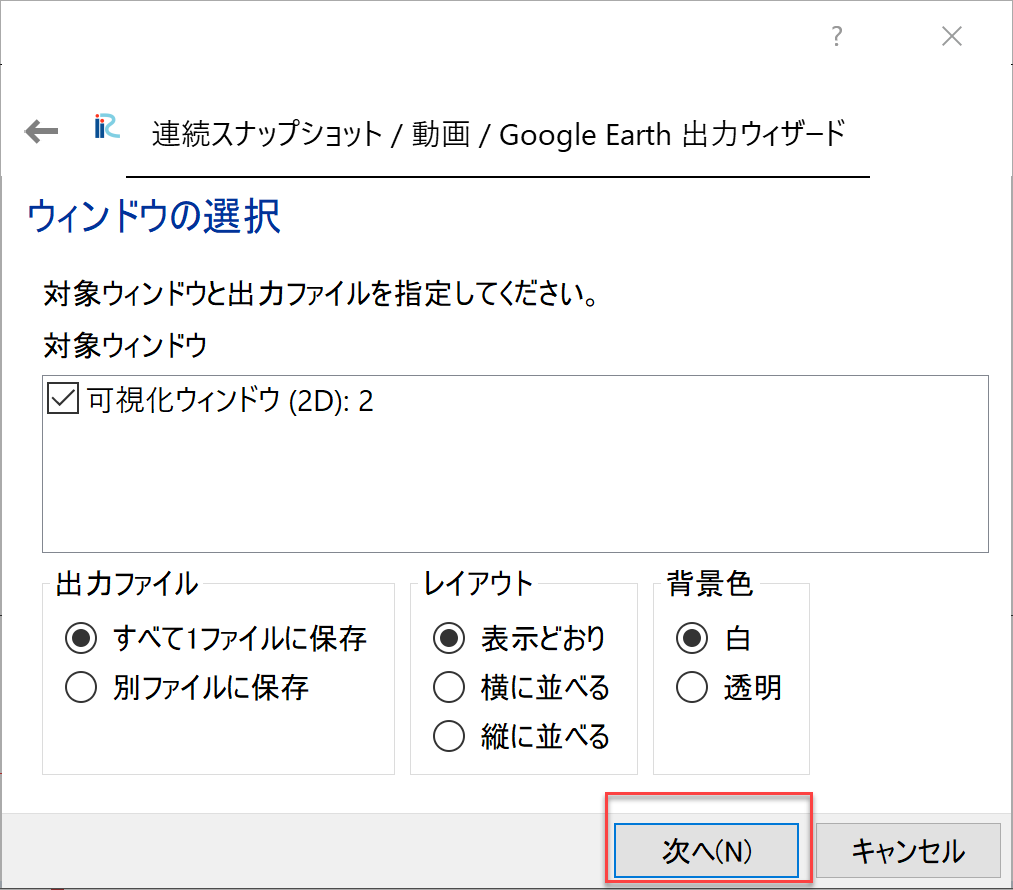

[ウィンドウの選択]が表示されるので、アニメーションにしたいウィンドウを選んで[次へ]を押す・

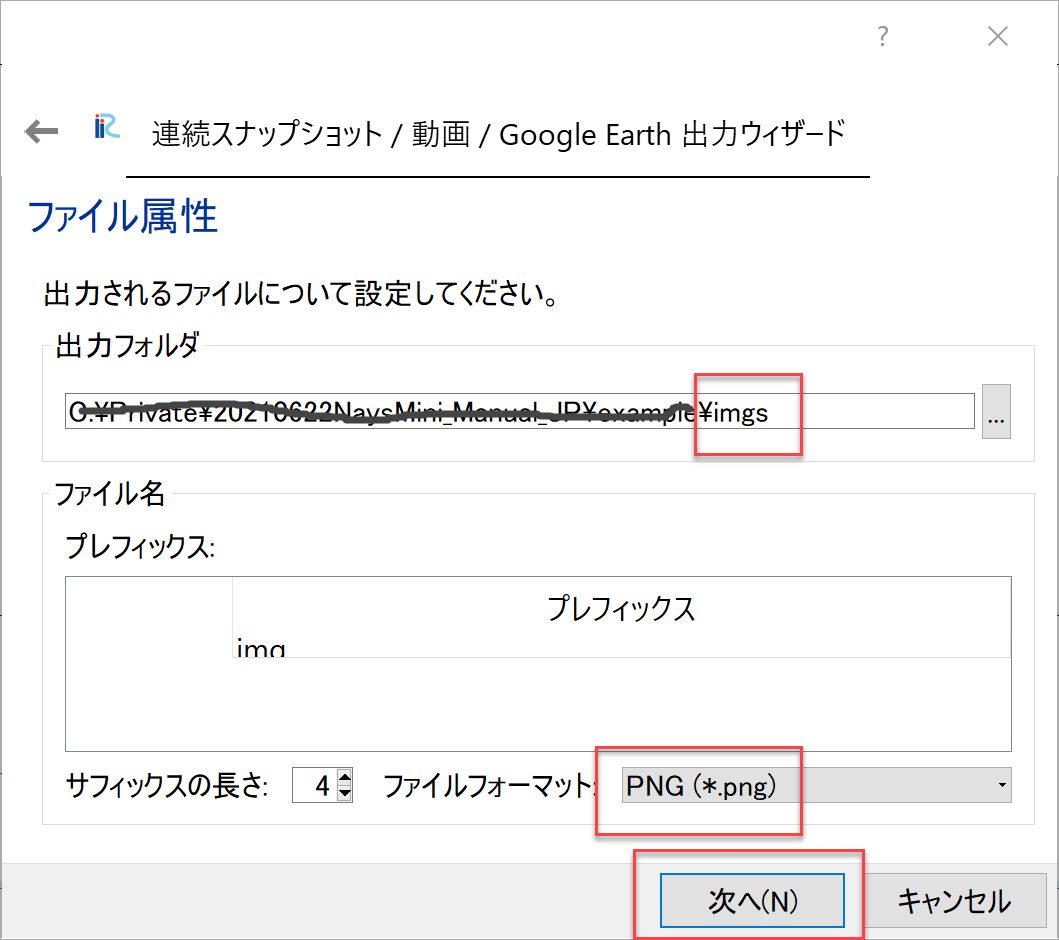

[ファイル属性]ウィンドウが表示されるので、ファイルを保存するフォルダ、静止画像の形式、連番の桁数など指定して [次へ]を押す。
[動画ファイルの設定]ウィンドウで、[動画ファイルを出力する]に☑マークを入れる。 動画は[動画の長さ]もしくは[1秒あたりのフレーム数]を指定できるが、 ここでは[動画の長さ]を[10秒]に指定し、[次へ]を押す。

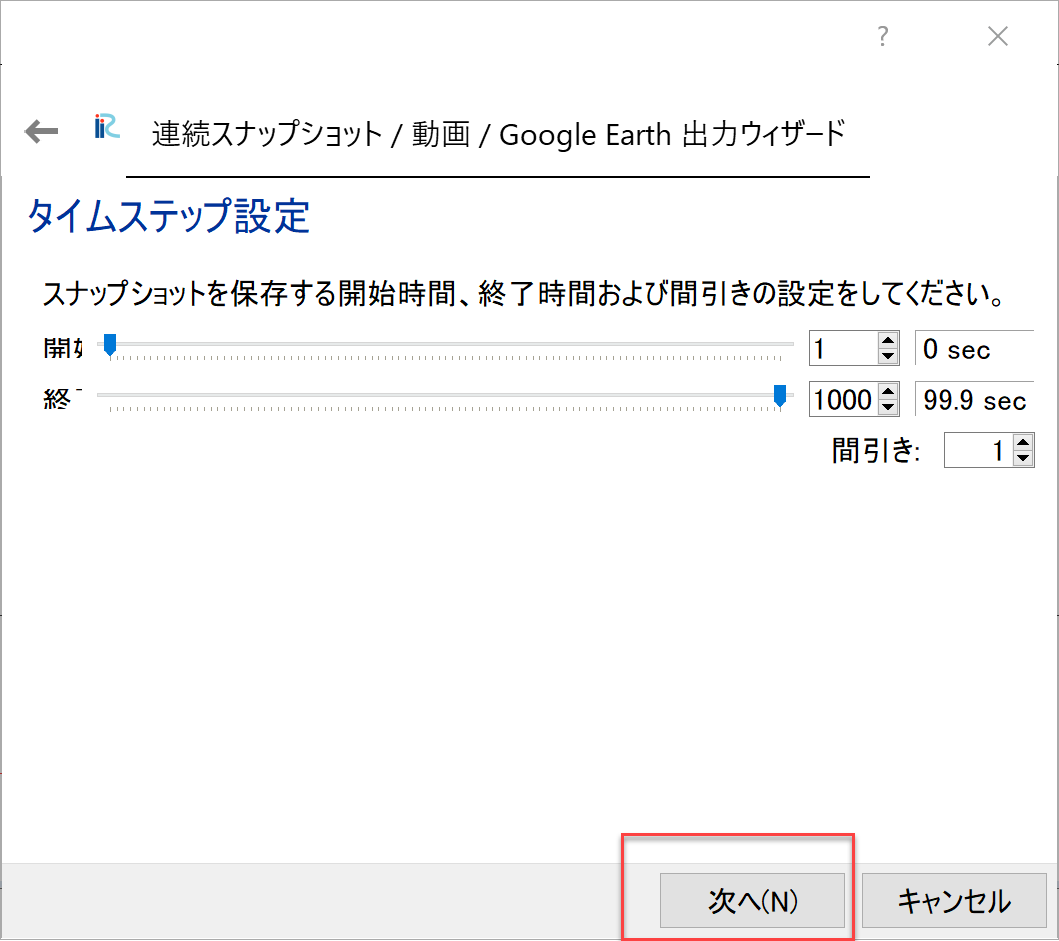

[タイムステップ設定]では開始時間、終了時間、間引きなどの指定が出来るので、適宜指定して[次へ]を 押す。

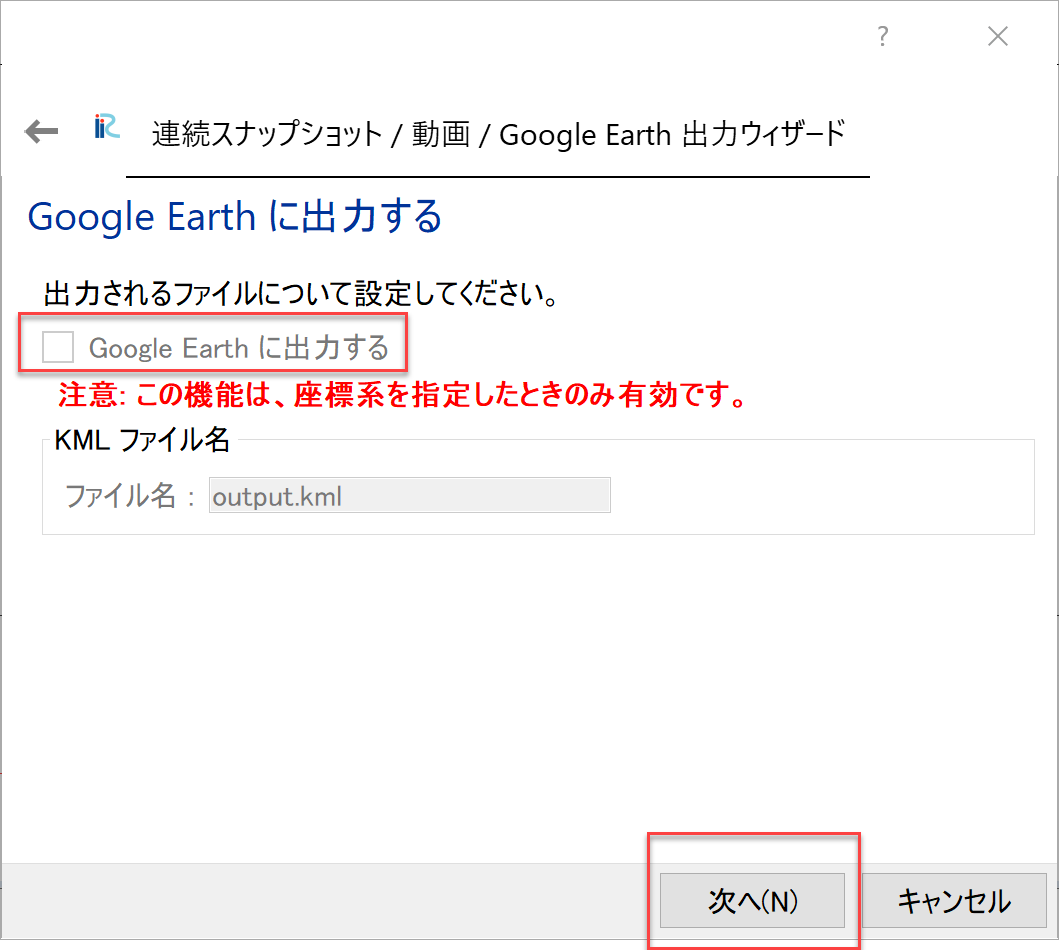

iRICでは、アニメーションをGoogle Earthに出力することが出来る。必要であれば [Google Earthに出力する]に☑マークを入れる。不要であれば☐マークは入れないで、 [次へ]を押す。

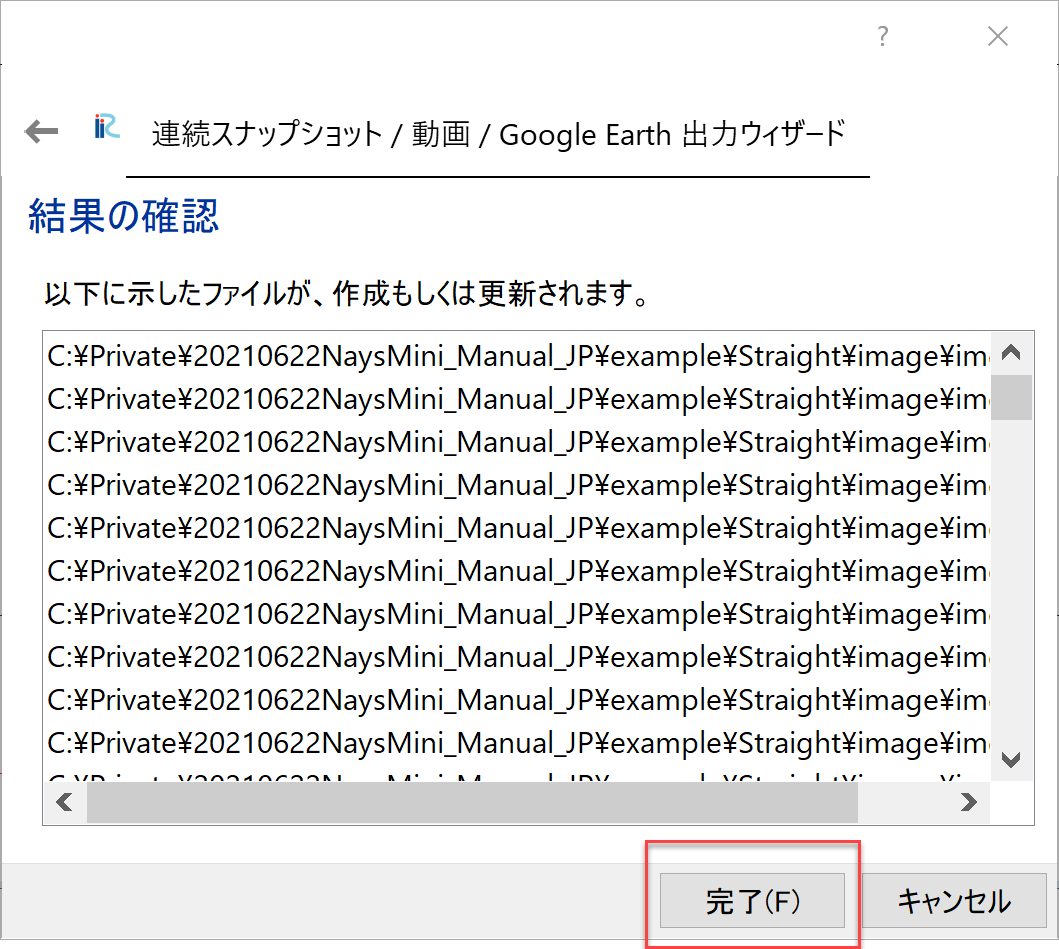

最後に生成されるフィルの一覧が表示されるので、確認して良ければ[完了]を押す。
保存の進行状況がパーセント表示で示され、終了すると、 指定したフォルダに連番のイメージファイルと動画ファイル(mp4)形式が生成される。
動画をmp4以外の形式に変換したい場合は ffmpeg など が便利である。例えば、mp4からgifアニメに変換する場合はコンソール画面で:
ffmpeg -i img.mp4 -vf scale=640:-1 -r 30 -loop 0 img.gif

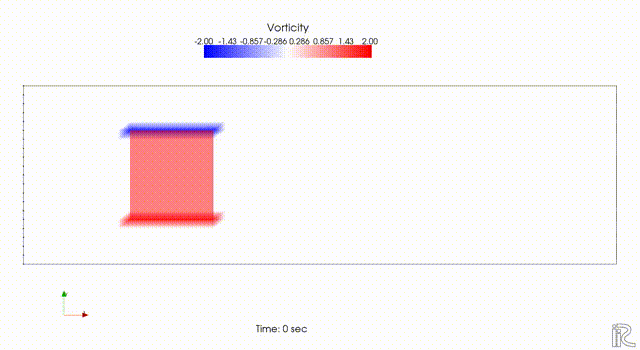

打ち込めば下記のアニメーションgifが生成される。
